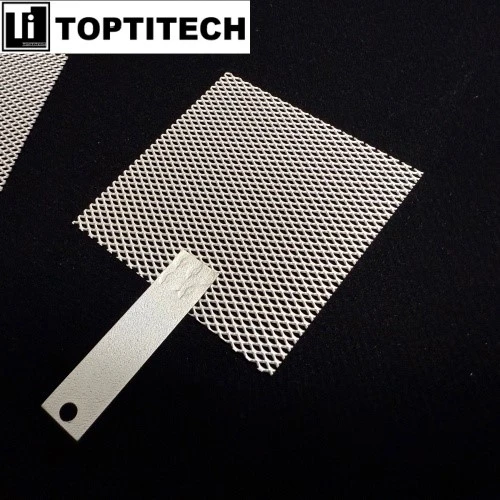

شبكة موسعة من التيتانيوم البلاتيني 1um لـ HT - PEMFC

تبدأ شبكة TOPTITECH الموسعة من التيتانيوم البلاتيني مقاس 1 ميكرومتر لـ HT - PEMFC بشبكة موسعة ASTM B265 CP - Ti مسطحة ومُلدنة، ثم تتلقى طلاء بلاتيني متحكم فيه بسمك 1 ميكرومتر تقريبًا. تعمل شبكة التيتانيوم المطلية بالبلاتين هذه كطبقة أنود- لانتشار الغاز الجانبي (GDL) في خلايا وقود غشاء تبادل البروتونات ذات درجة الحرارة العالية. تتأكسد مواد GDL المستندة إلى الكربون- في ظل إمكانات أنوديك عالية وظروف تفاعل تطور الأكسجين (OER)، وتتحول إلى ثاني أكسيد الكربون وتؤدي إلى تدهور ضغط المكدس ومقاومة التلامس. يتجنب التيتانيوم العاري استهلاك الكربون ولكنه ينمو طبقة TiO₂ سلبية تزيد من المقاومة البينية. تمنع الطبقة البلاتينية تكوين TiO₂ مع الحفاظ على موصلية السطح عند درجات حرارة التشغيل النموذجية HT- PEMFC (120–200 درجة).

توفر شبكة TOPTITECH الموسعة المصنوعة من التيتانيوم المطلي بالبلاتين مقاس 1 ميكرومتر لـ HT-PEMFC الهيكل المفتوح على شكل الماس- اللازم لتوزيع الغاز الموحد وإدارة المياه. توفر الشبكة الموسعة سلامة ميكانيكية أعلى من الشبكة المنسوجة، مع خيوط مدمجة في لوح مستمر بدون تقاطعات ملحومة. يقلل الشكل المسطح من خطر ثقب الغشاء ويضمن ضغط اتصال ثابت عبر مجموعة القطب الكهربائي. يوفر التيتانيوم مقاومة للتآكل في بيئات أغشية PBI المشبعة بحمض الفوسفوريك - حيث يتحلل الفولاذ المقاوم للصدأ أو سبائك النيكل. تعمل سماكة الطلاء البالغة 1 ميكرومتر على موازنة التوصيل والتكلفة: حيث تفقد الطلاءات الرقيقة الحماية، بينما تزيد الطبقات السميكة من التكلفة دون زيادة الأداء.

• المادة: تيتانيوم GR1
• حجم المسام: 2*3 ملم
• السُمك: 0.5 ملم
• الحجم: 55*55 مللي متر
• الطلاء: طلاء بلاتينيوم 1um

• يمنع تكوين طبقة التخميل TiO₂

يعمل التيتانيوم غير المطلي المعرض لإمكانات أنوديك عالية وبيئة غنية بالأكسجين- على تطوير طبقة TiO₂ عازلة على سطح الألياف، مما يؤدي تدريجيًا إلى رفع مقاومة التلامس بين الأسطح (ICR) وتدهور أداء الخلية . 1 ميكرومتر شبكة موسعة من التيتانيوم البلاتيني لـ HT- PEMFC تمنع نمو TiO₂ مع الحفاظ على موصلية الركيزة عند درجات حرارة تشغيل HT- PEMFC (120-200 درجة).

• يزيل فشل أكسدة الكربون GDL

تخضع طبقات انتشار الغاز القائمة على الكربون- (ورق الكربون/قماش الكربون) لأكسدة مدفوعة بالديناميكية الحرارية على جانب الأنود: C + O²⁻ → CO₂↑، مما يتسبب في الاستهلاك السريع، وفقدان سلامة الضغط، وزيادة مقاومة المكدس التي لا رجعة فيها . 1 ميكرومتر شبكة موسعة من التيتانيوم البلاتيني لـ HT-توفر PEMFC تشغيلًا خاليًا من الكربون- بدون تآكل أو استنفاد المواد.

• يوفر سلامة هيكلية موسعة للشبكة

يؤدي التصنيع المعدني الموسع إلى إنتاج فتحات على شكل ماسي- مع خيوط وعقد مدمجة في صفائح متصلة بدون تقاطعات ملحومة، مما يوفر ثباتًا ميكانيكيًا فائقًا تحت ضغط المكدس مقارنة ببدائل الشبكات المنسوجة. يقلل المظهر الجانبي للسطح المسطح والمُلدن من خطر ثقب الغشاء ويضمن ضغط اتصال ثابت عبر MEA.

• يزيد من نقل الكتلة وتوزيع الغاز

يتيح الهيكل المسامي المفتوح على شكل ماسة - توزيعًا موحدًا للهيدروجين والغاز المتفاعل عبر المنطقة النشطة للإلكترود مع تسهيل الإزالة السريعة للمياه من جانب الكاثود، مما يمنع حدوث فيضان محلي تحت عملية -تيار-كثافة HT-عالية PEMFC.

• يضمن التوافق مع البيئة الحمضية

درجة 1 CP-ركيزة Ti مدمجة مع طلاء بلاتيني تتحمل بيئة غشاء PBI المخدر بحامض الفوسفوريك- حيث يعاني الفولاذ المقاوم للصدأ أو سبائك النيكل من التآكل أو الانحلال. توفر الطبقة السلبية TiO₂ الطبيعية على التيتانيوم جنبًا إلى جنب مع الطبقة السطحية Pt حماية مزدوجة من التآكل في ظروف تشغيل HT-PEMFC العدوانية.



• يدعم التشغيل في درجات الحرارة المرتفعة.-

تحافظ المادة الأساسية من التيتانيوم على القوة وثبات الأبعاد عبر HT-نافذة درجة حرارة التشغيل PEMFC (120-200 درجة )، على عكس GDLs الكربونية التي تتحلل أو أغشية الإلكتروليت البوليمر التي تنعم تحت الضغط الحراري والتأكسدي المشترك. 1 ميكرومتر شبكة موسعة من التيتانيوم البلاتيني لـ HT-تحتفظ PEMFC بالسلامة الميكانيكية والاستمرارية الكهربائية دون زحف أو تشوه.



• الأنود-طبقة انتشار الغاز الجانبية (GDL) في أنظمة أغشية PBI المشابهة بحمض الفوسفوريك - HT-PEMFCs التي تعمل عند درجة حرارة 120–200 درجة تستخدم عادةً أغشية بوليبنزيميدازول المشابهة بحمض الفوسفوريك مثل البروتون-الإلكتروليت الموصل. تحل الشبكة الموسعة المصنوعة من التيتانيوم المطلية بالبلاتين بقطر 1 ميكرومتر محل GDLs التقليدية القائمة على الكربون والتي تتأكسد إلى ثاني أكسيد الكربون في ظل إمكانات أنوديك عالية وظروف تفاعل تطور الأكسجين، بينما ينمو التيتانيوم غير المعالج عازلًا TiO₂ الذي يرفع مقاومة التلامس بين الأسطح. يمنع الطلاء البلاتيني تكوين TiO2 ويحافظ على التوصيل الكهربائي المستقر عبر منطقة الشرق الأوسط وأفريقيا.

• المجمع الحالي وموزع مجال التدفق في-أنظمة CHP خارج الشبكة – تعمل مولدات HT-PEMFC المستخدمة في تطبيقات الحرارة والطاقة المجمعة على استعادة الحرارة المهدرة للتدفئة السكنية أو إمدادات الماء الساخن. تقوم البنية الشبكية الموسعة ذات الشكل الماسي المفتوح - المكونة من شبكة موسعة من التيتانيوم المطلي بالبلاتين 1 ميكرومتر بتوزيع غاز إعادة التشكيل بشكل موحد عبر المنطقة النشطة للإلكترود مع تمكين إزالة بخار الماء بكفاءة، وهو أمر بالغ الأهمية نظرًا لأن HT- PEMFCs تنتج مياه غازية لا تتطلب نظام ترطيب منفصل.

• PTL (طبقة نقل مسامية) في أكوام خلايا وقود الطيران - يتطلب قطاع الطيران HT-PEMFCs مع إدارة مبسطة للمياه ووزن نظام أقل. 1 ميكرومتر تعمل الشبكة الموسعة المصنوعة من التيتانيوم البلاتيني كطبقة نقل مسامية بين طبقة المحفز واللوحة ثنائية القطب، مما يوفر أعلى نسبة قوة-إلى-وزن لأي معدن بالإضافة إلى مقاومة تآكل التيتانيوم في بيئة التشغيل الحمضية، دون المتانة القيود المفروضة على المواد المعتمدة على الكربون-.

• الأنود-وسيط الانتشار الجانبي لأنظمة طاقة المركبات الثقيلة- - HT-يتم تطوير PEMFCs للشاحنات الثقيلة ذات المسافات المتوسطة-إلى-الطويلة- ووحدات الطاقة البحرية المساعدة حيث تعد مرونة الوقود (الميثانول والغاز الطبيعي المسال والديزل بعد الإصلاح) وتحمل ثاني أكسيد الكربون أمرًا ضروريًا. يضمن الشكل السطحي المسطح والمُلدن للشبكة الموسعة المصنوعة من التيتانيوم المطلي بالبلاتين بقطر 1 ميكرومتر ضغط اتصال ثابت عبر الخلية، مما يمنع ثقب الغشاء مع تسهيل توزيع الهيدروجين الموحد في ظل عملية كثافة -تيار- عالية.

• هيكل دعم القطب الكهربائي في توليد الطاقة الثابتة - محطات الطاقة الثابتة التي تستخدم تقنية HT-PEMFC لتوليد كهرباء الحمل الأساسي تتطلب آلاف ساعات التشغيل مع الحد الأدنى من التدهور. 1تعمل الشبكة الموسعة المصنوعة من التيتانيوم المطلي بالبلاتين كدعم قطب كهربائي مستقر الأبعاد، مع طلاء بلاتيني 1 ميكرومتر عند تحميل 60-80 ميكروجرام/سم² لحماية ركيزة CP-Ti من التخميل في بيئة الأنود المؤكسدة مع الحفاظ على الفتح المسامية اللازمة لانتشار الغاز.

• مكون لوحة مجال التدفق لإعادة تشكيل الميثانول -HT HT - PEMFCs - HT - أنظمة PEMFC التي تعمل على الهيدروجين المنتج من إعادة تشكيل الميثانول تتحمل تركيزات ثاني أكسيد الكربون تصل إلى 3% دون خسارة كبيرة في الأداء. يمكن دمج هيكل شبكة التيتانيوم الموسعة في ألواح مركبة ثنائية القطب جنبًا إلى جنب مع صفائح التيتانيوم، مما يوفر الدعم الميكانيكي وتوصيل التيار اللازم لعملية إعادة التشكيل بينما يحافظ طلاء البلاتين على الموصلية البينية تحت التعرض لفترة طويلة لشوائب ضئيلة.



طبقة انتشار الغاز القائمة على الكربون-.

شبكة موسعة من التيتانيوم البلاتيني

طبقات انتشار الغاز (GDL) المعتمدة على الكربون- غير متوافقة كهروكيميائيًا مع جانب الأنود في المحلل الكهربي. في ظل ظروف الاستقطاب الأنودي وتفاعل تطور الأكسجين (OER)، يتأكسد الكربون ديناميكيًا حراريًا إلى أيونات الكربونات (في الوسائط القلوية) أو مباشرة إلى غاز ثاني أكسيد الكربون (في الوسائط الحمضية)، اعتمادًا على بيئة الأس الهيدروجيني المحلية لمجموعة قطب الغشاء. تؤدي هذه الأكسدة-التي يشار إليها غالبًا باسم تفاعل تآكل الكربون (COR)-إلى انخفاض كاذب وقصير الأمد- في جهد الخلية. ثم يتم استنفاد GDL الكربون بسرعة، مما يترك فجوة مادية ويسبب ضغطًا ضعيفًا للمكدس، مما يؤدي إلى زيادة مقاومة الاتصال الكهربائي ويقلل أداء التحليل الكهربائي بشكل دائم. لهذا السبب، فإن GDLs المستندة إلى الكربون- ليست مناسبة لجانب الأنود، على الرغم من أنه من الممكن استخدام قماش الكربون أو ورق الكربون على جانب الكاثود حيث لا يحدث تطور للأكسجين ويظل الكربون مستقرًا.
