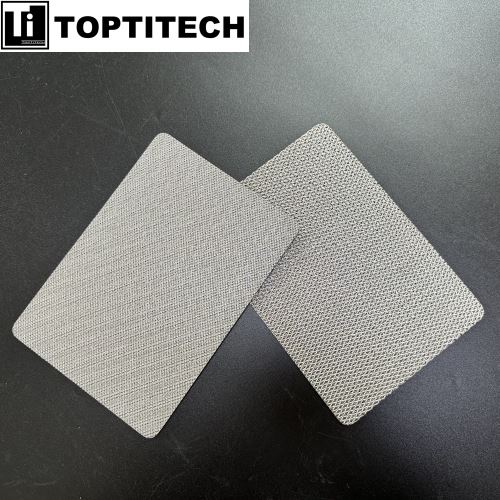

شبكة التيتانيوم متعددة الطبقات هي طبقة نقل مسامية متدرجة ملبدة (PTL)، مصممة خصيصًا لأنودات المحللات الكهربائية من نوع PEM. تُصنع من تراص عدة طبقات من شبكة التيتانيوم المنسوجة والشبكة الممددة من درجة 1، ثم تُدمج في لوح صلب واحد عن طريق التلبيد بدرجة حرارة عالية في الفراغ. يحتوي هيكلها الساندويتشي المتدرج على لب داعم سميك، وطبقات انتقالية لتدفق السوائل، وطبقات سطحية دقيقة المسام. يمنع الارتباط المعدني بين الطبقات انفصالها تحت ضغط التكديس العالي، متفوّقًا على الشبكة أحادية الطبقة في القوة الميكانيكية وأداء المسامية.

تتناسب هذه الشبكة المركبة من التيتانيوم مع البيئة الأنودية الحمضية المؤكسدة القاسية لمحللات PEM. يمنع غشاء التخميل الطبيعي على التيتانيوم التآكل والتلوث بأيونات المعادن، مما يطيل عمر كومة الخلايا. تسمح المسام المتدرجة بتوصيل الماء إلى المحفزات وطرد فقاعات الأكسجين بسرعة لتقليل فقدان الجهد. يعمل السطح الكبير على تثبيت محفز Ir-Ta بقوة ويقلل من استهلاك المعادن النبيلة. يضمن الهيكل المعدني المتكامل توزيعًا موحدًا للتيار لتجنب الارتفاع الموضعي للحرارة، بينما يحمي السطح الأملس الغشاء الحساس لتبادل البروتونات من الثقب. يمكن تخصيص السمك والمسامية وغيرها من المواصفات بالكامل لتطبيقات المختبر والنماذج الأولية والاستخدام الصناعي، وتتوفر خيارات مع طلاء مسبق بمحفز Ir-Ta.

معلمات المنتجات

المادة: شبكة تيتانيوم ممددة، شبكة تيتانيوم منسوجة
الحجم: 50×100 مم
السمك: 1.8 مم
التقنية: التلبيد

Multilayer titanium mesh for electrolyzers 4

Multilayer titanium mesh for electrolyzers 2

الميزات

1. مقاومة فائقة للتآكل
يتشكل غشاء أكسيد تيتانيوم خامل ومستقر على السطح، يقاوم التآكل المستمر من البيئة الأنودية الحمضية والجو المؤكسد لآلاف ساعات التشغيل، دون تساقط مساحيق أو تراجع في الأداء.

2. توازن بين القوة الميكانيكية وأداء نقل الكتلة
مقارنة بالشبكة أحادية الطبقة أو اللباد النقي من التيتانيوم، فإن الهيكل متعدد الطبقات المقوى يقاوم الانضغاط والانحناء. تقلل مسامه المتدرج من انسداد الغاز، وتخفض فرط الجهد الكهربائي وتحسن كفاءة إنتاج الهيدروجين.

3. توصيل تيار منتظم ومنخفض المقاومة
تعمل الشبكة المعدنية المترابطة من التيتانيوم على توزيع التيار الكهربائي بالتساوي على كامل اللوح، مما يزيل التسخين الموضعي وعدم تجانس التفاعل.

4. التصاق ممتاز بالمحفز
يثبت السطح المسامي الخشن المتداخل طلاءات محفز Ir-Ta بقوة، مانعًا تقشر المحفز الناتج عن التوليد السريع لفقاعات الأكسجين.

5. حماية الغشاء
يزيل السطح الأملس المتدرج الحواف الحادة الصلبة، مما يمنع بشكل فعال ثقب الأغشية الرقيقة لوحدات التبادل الأيوني (MEA) أثناء التجميع والتشغيل.

الوظائف الرئيسية داخل كومة المحلل الكهربائي

1. طبقة النقل المسامية (PTL / GDL) – توصيل مياه التغذية أو الإلكتروليت القلوي إلى طبقات المحفز، وطرد فقاعات غازي H₂/O₂ بسرعة.

2. جامع التيار الموصل – نقل الإلكترونات بين الألواح ثنائية القطب والأقطاب الحفزية بأقل فقدان للطاقة.

3. الركيزة الداعمة للمحفز – حامل لطلاءات المعادن النبيلة (Ir-Ta، Pt) لتقليل استهلاك المحفز.

4. وسادة حماية الغشاء – السطح الأملس المتدرج يمنع حواف الشبكة الحادة من ثقب الأغشية الأيونية الرقيقة.

5. ترشيح الإلكتروليت – منع الجسيمات الصلبة الدقيقة في السائل الدائر من تلويث وحدة MEA.
